圓形漸變中性密度濾光片（簡稱圓形漸變密度片）可通過旋轉濾光片來線性衰減光強，在圓形線性方向?qū)崿F(xiàn)光能的精確調整，在保持中性光譜光能分布的前提下，實現光能的可調、可控。
產品介紹

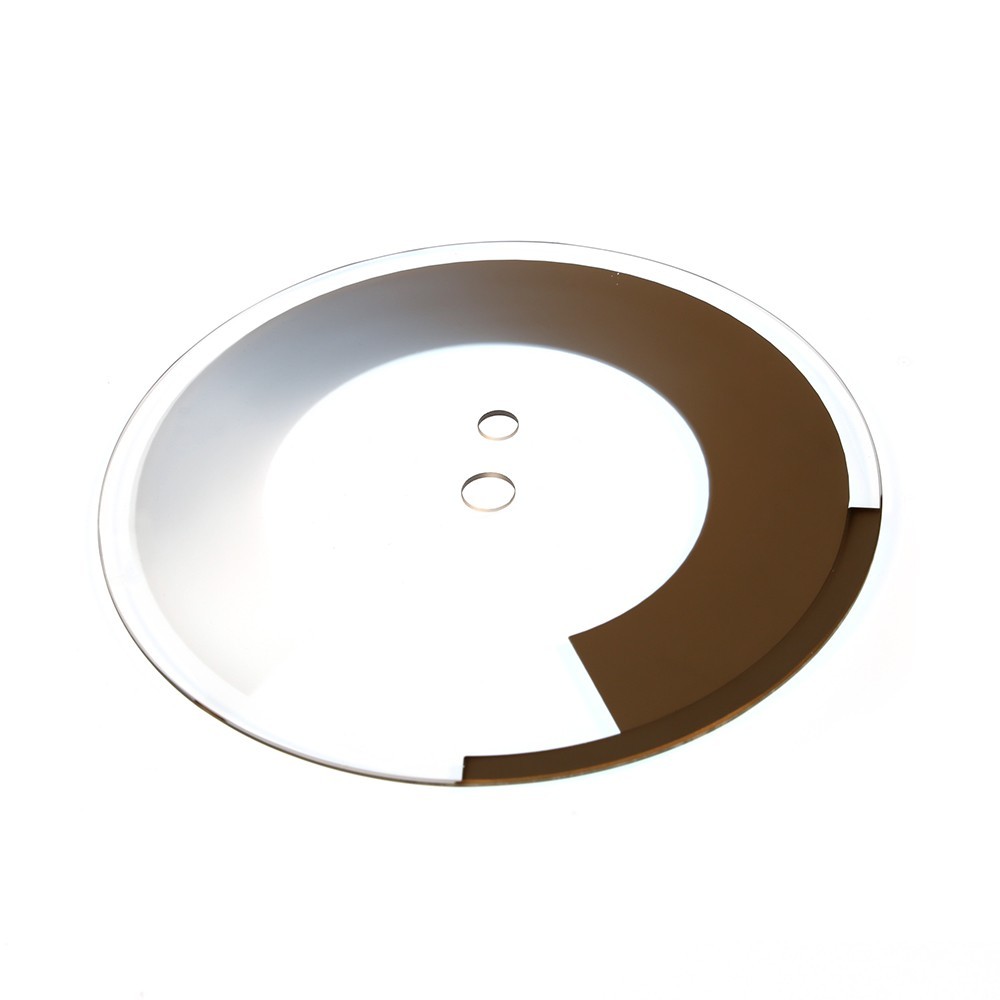

圓形漸變中性密度濾光片（簡稱圓形漸變密度片）可通過旋轉濾光片來線性衰減光強，在圓形線性方向?qū)崿F(xiàn)光能的精確調整，在保持中性光譜光能分布的前提下，實現光能的可調、可控。這類濾光片可應用于自然光和激光等領域。將2片濾光片組合使用，通過逆向旋轉，可在較大的有限區域內獲得固定密度衰減效果。產品尺寸從25mm到100mm可選。光譜范圍250nm—2500nm。特別尺寸、密度、波長的密度片可以定做。
技術參數
|
基片 |
BK7 、熔融石英 |
|
厚度公差 |
±0.1mm |
|
通光孔徑 |
總面積的90% |
|
平行度 |
3’ |
|
表面質量 |
80-50 |
|
光密度標準偏差 |
±5% |
|
校準波長 |
550nm |
|
設計波長 |
380nm-2000nm(BK7) 250nm-2500nm(熔融石英) |
標準產品
|
尺寸 |
光密度 |
透射率 |
基片 |
|
Φ12.7 |
1.0 |
10.0 % |
BK7 |
|
Φ12.7 |
2.0 |
1.0% |
BK7 |
|
Φ12.7 |
3.0 |
0.1% |
BK7 |
|
Φ12.7 |
4.0 |
0.01% |
BK7 |
|
Φ60 |
1.0 |
10.0 % |
BK7 |
|
Φ60 |
2.0 |
1.0% |
BK7 |
|
Φ60 |
3.0 |
0.1% |
BK7 |
|
Φ60 |
4.0 |
0.01% |
BK7 |
|
50 * 50 |
1.0 |
10.0 % |
BK7 |
|
50 * 50 |
2.0 |
1.0% |
BK7 |
標準密度片組
|
尺寸 |
系列 |
基片 |
|
Φ12.7 |
A |
BK7 |
|
Φ12.7 |
B |
BK7 |
|
Φ25.4 |
A |
BK7 |
|
Φ25.4 |
B |
BK7 |
|
Φ60 |
A |
BK7 |
|
Φ60 |
B |
BK7 |
|
50 * 50 |
A |
BK7 |
|
50 * 50 |
B |
BK7 |
系列類型
|
光密度 |
|||||||||
|
A |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
|
透射率 |
|||||||||
|
B |
15% |
20% |
25% |
30% |
40% |
50% |
60% |
70% |
80% |
其它尺寸、光密度、使用波長等參數可根據客戶需求定制。歡迎您與我們聯系。
應用領域
主要應用于需要在寬光譜區域內均勻衰減光強的領域。該產品適用于普通光源和激光光源。
